Mon premier dashboard

Estimated time to read: 5 minutes

Nous allons maintenant manipuler un dashboard pour avoir quelques visualizations.

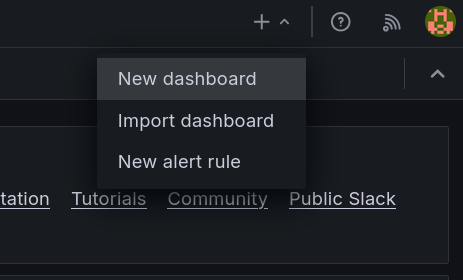

Pour le moment, nous allons commencer par un dashboard vide.

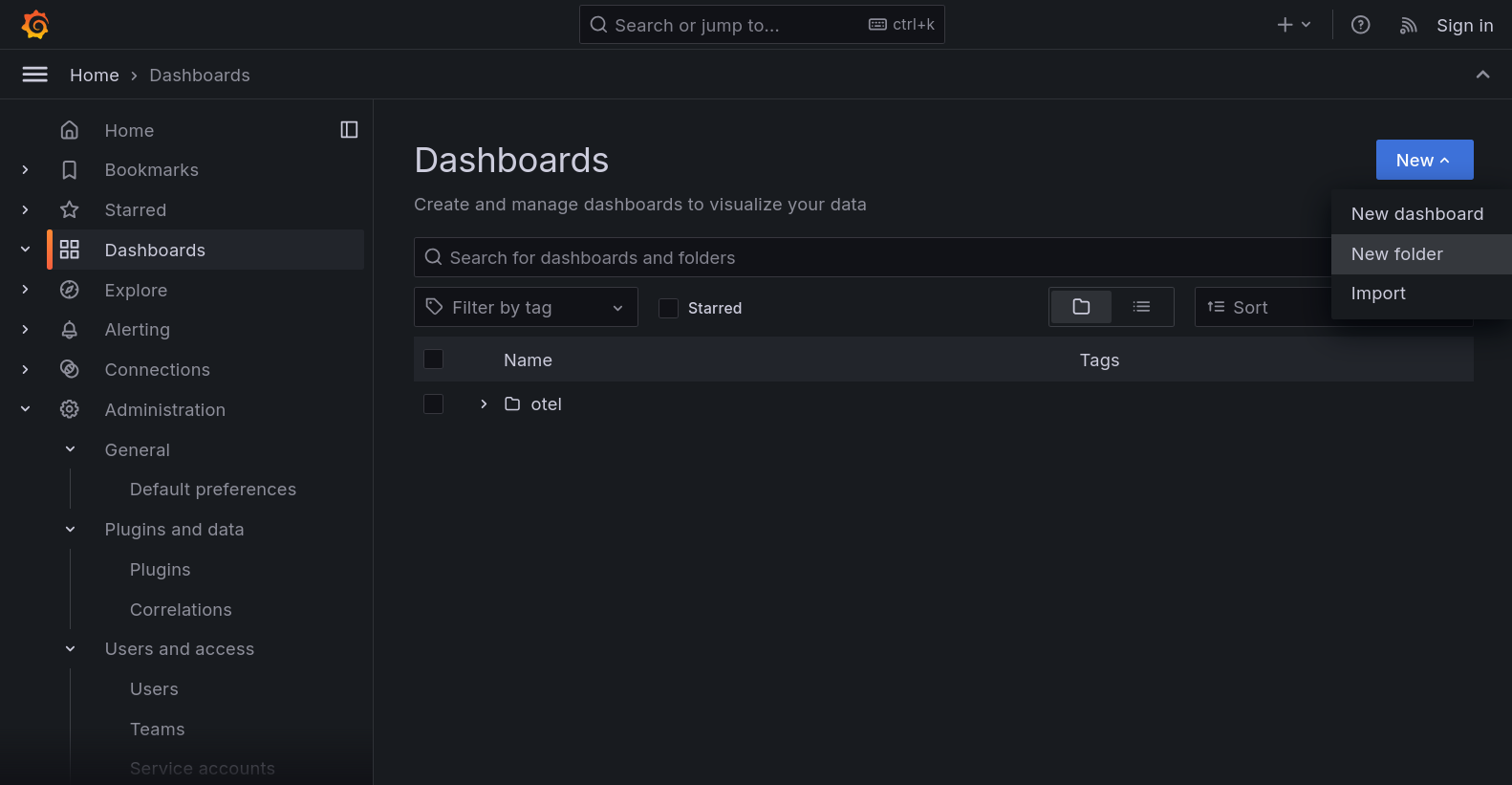

Via le menu Dashboard

Il est aussi possible de passer par le menu dashboard.

Il est alors possible de créer des répertoires pour organiser vos dashboards.

🔐 Ces répertoires sont aussi utilisés pour donner des droits d'accès à des utilisateurs ou des équipes.

Sélection de la datasource par défaut

On peut démarrer et choisir de créer une première "visualization" en cliquant sur Add visualization.

La première étape est de choisir une source de données pour notre dashboard. ℹ️ Elle peut être modifiée plus tard

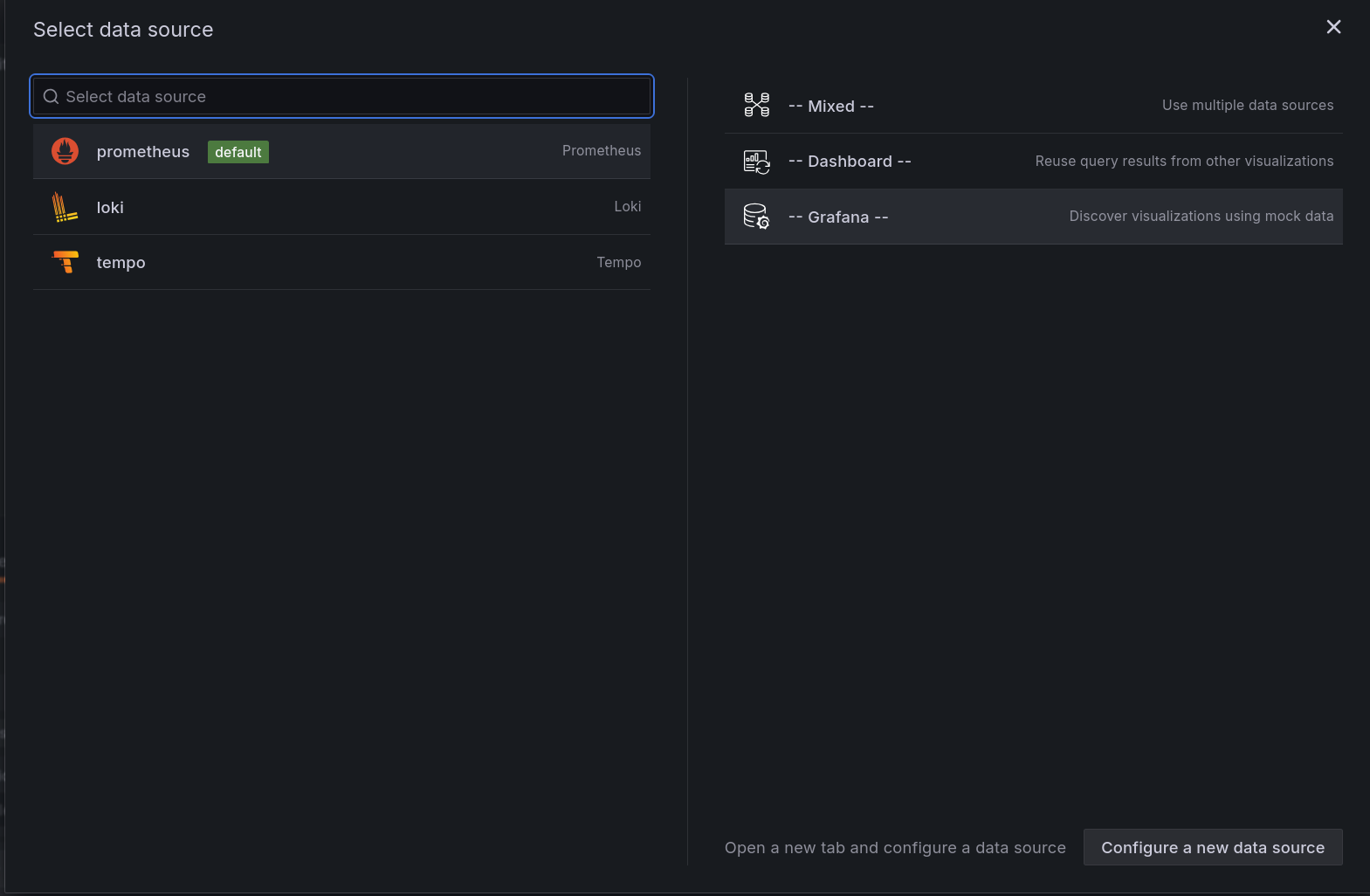

Dans un premier temps, nous allons choisir une data source particulière, une source de données Mock intégrée à Grafana :

C'est une source de données qui génère des données aléatoires pour les métriques, les logs et les traces. Cela permet de tester les fonctionnalités de Grafana sans avoir à configurer une source de données réelle.

Elle nous permettra de voir comment fonctionne Grafana et de créer des dashboards de base.

Visualization : la brique de base du dashboard

On arrive directement sur la création d'un panel de visualizations. Ils sont tous présentés de la même manière:

• Au centre, la visualization
• En bas, les configurations des données
• À droite, les options de rendu.

ℹ️ Si vous n'avez pas de données affichées, il suffit de cliquer sur Refresh

Les différents types de visualizations

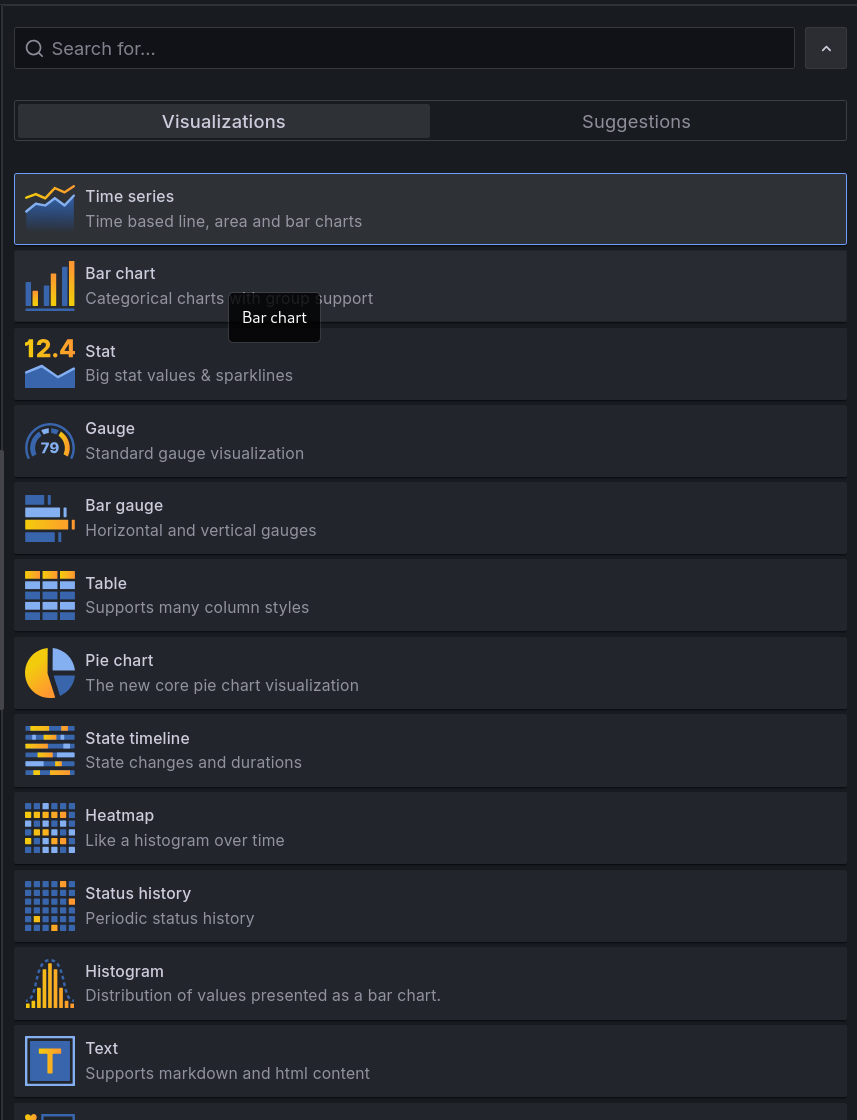

On peut changer les types de représentation en sélectionnant le type de visualization dans le menu déroulant disponible en cliquant sur Time Series en haut du bandeau de configuration des options de rendu.

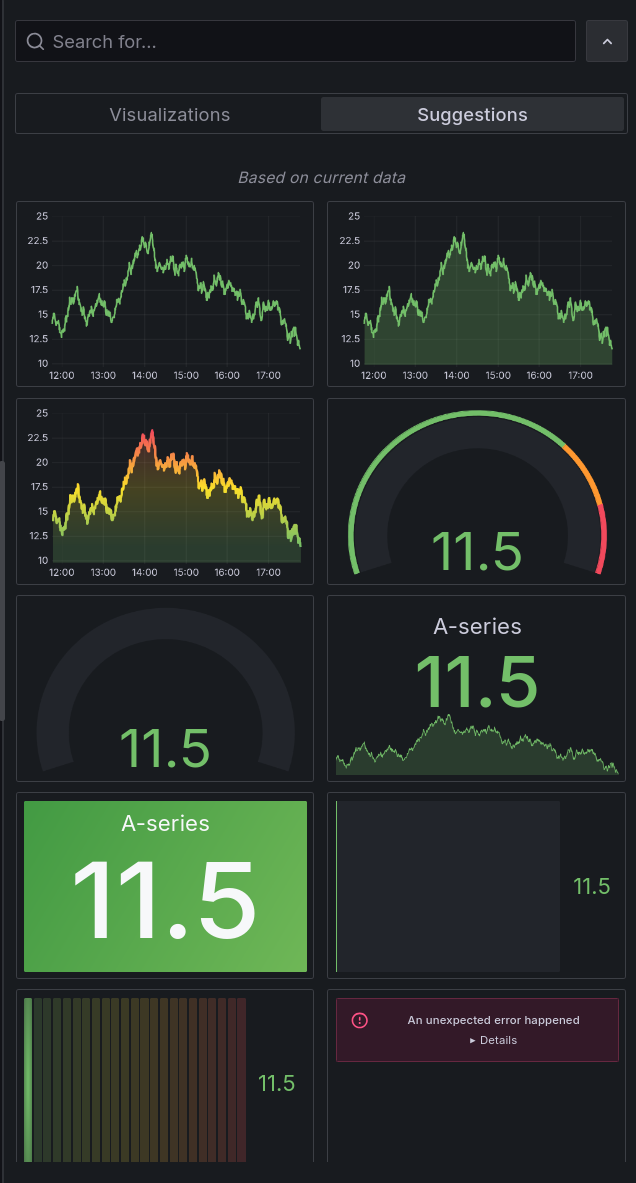

La partie Suggestion propose des visualizations en fonction des données que vous avez.

Success

Cliquez sur plusieurs d'entre elles pour voir les modifications s'afficher en temps réel dans la visualization.

La zone de sélection temporelle

Une fois son modèle d'affichage sélectionné, on veut pouvoir choisir la période temporelle qui nous intéresse.

Grafana est prévu pour afficher des données temporelles, c'est-à-dire qu'il va prendre en compte nativement la date associée à chacune de vos données.

Il est alors possible de filtrer pour ne voir les données que sur une période donnée.

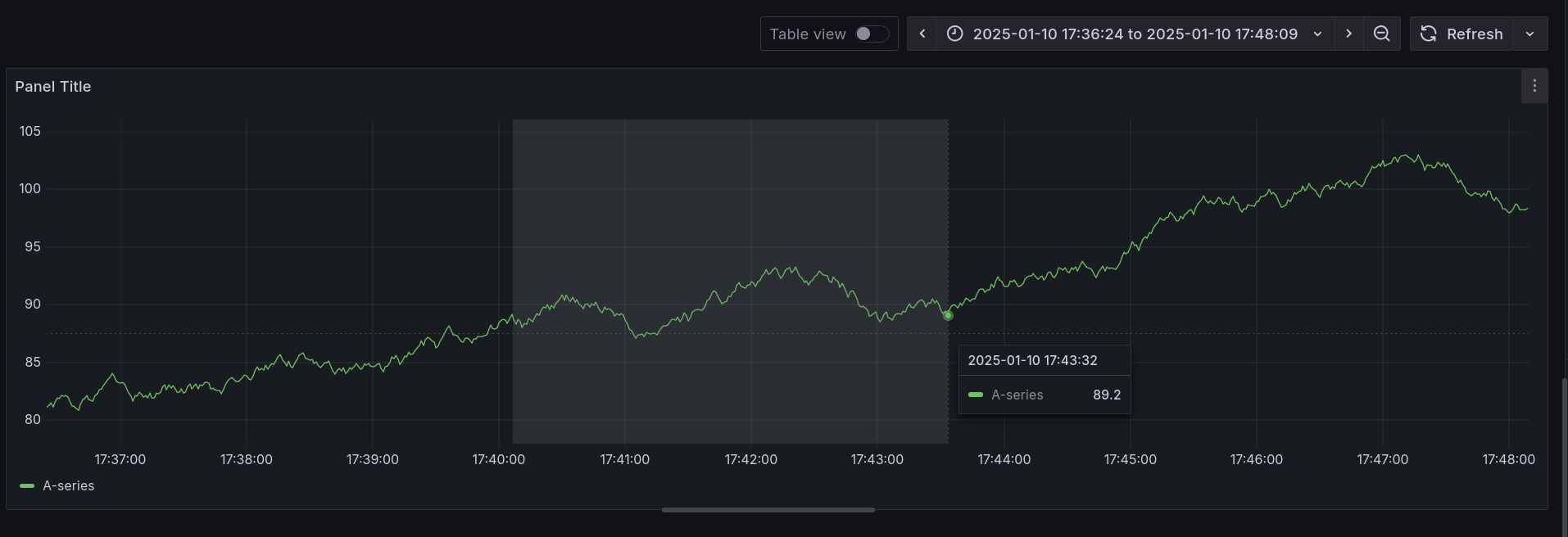

Il est aussi possible de changer le range directement en sélectionnant la période souhaitée sur le graphique avec la souris.

Le menu de sélection propose différentes plages de temps préconfigurées et il est aussi possible de définir une plage de temps personnalisée.

Par défaut, le rafraîchissement des données est automatique, mais vous pouvez définir une fréquence de rafraîchissement via le menu disponible via Refresh.

Success

Faites le test en modifiant pour avoir un rafraîchissement toutes les 5secondes et voir le graphique se mettre à jour automatiquement.

Inspection de la visualization

Il y a un menu de configuration sur chaque visualization

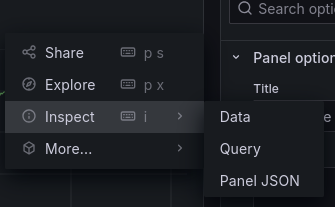

Notamment la partie Inspect qui est bien pratique :

Via Inspect, vous pouvez voir:

• les données brutes
• la requête effectuée pour récupérer les données
• le JSON de configuration de la visualization

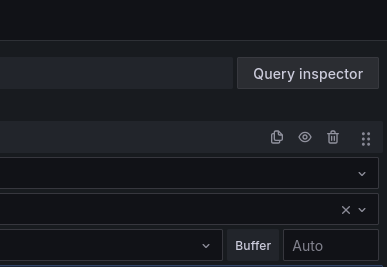

Ce panel d'informations est aussi accessible via le bouton Query Inspector :

Elle permet de voir les données utilisées pour la visualization, ainsi que la requête (variable, on y reviendra plus tard) qui a été faite pour les obtenir.

Queries

En dessous de la visualization, un onglet Queries est disponible.

Cela permet de configurer les requêtes qui seront utilisées pour récupérer les données à afficher.

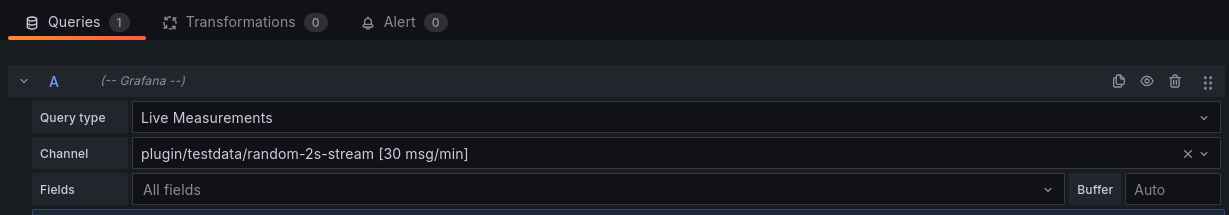

Changez la query pour avoir le paramétrage suivant

On a alors plusieurs séries de données qui s'affichent.

Formulaire query

Dans les versions récentes de Grafana, on retrouve un mode Builder qui permet de construire la requête à l'aide d'un formulaire.

On est guidé dans la construction de la requête. Le formulaire s'adapte à chaque type de requête (PromQL, SQL ...). C'est souvent pratique pour débuter et pour déboguer une requête.

Le mode Code permet de voir la requête. C'est souvent plus rapide pour modifier une requête.

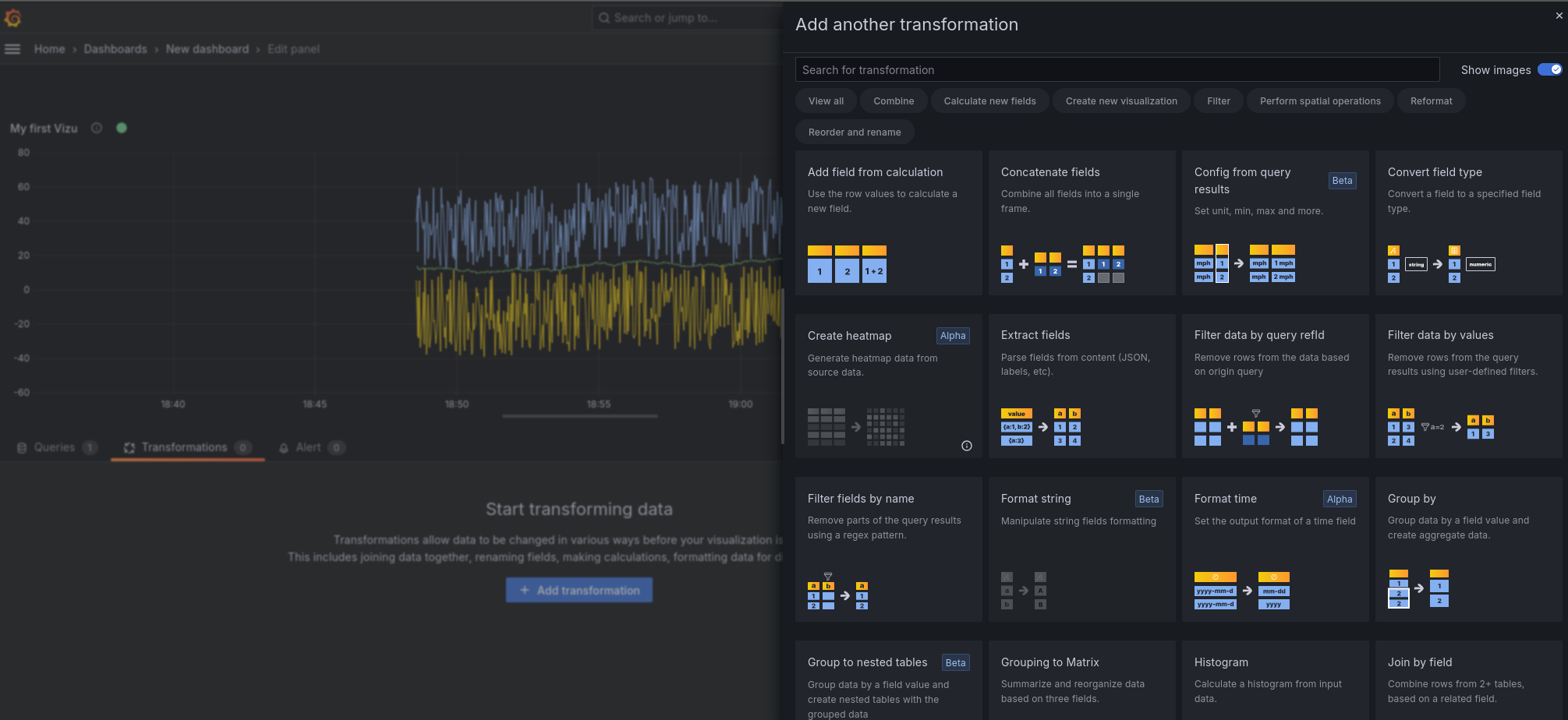

Transformations

A coté de l'onglet Queries, il y a un onglet Transformations.

Les transformations permettent de modifier les données avant de les afficher.

Il est possible de faire des transformations sur les données quelle que soit la source de données.

Info

Ces transformations sont réalisées par Grafana, elles ne modifient pas les données dans la source de données.

C'est particulièrement utile pour les données qui ne sont pas prévues pour être facilement affichées. On peut alors extraire certaines informations, les convertir, les filtrer, les regrouper, etc.

Success

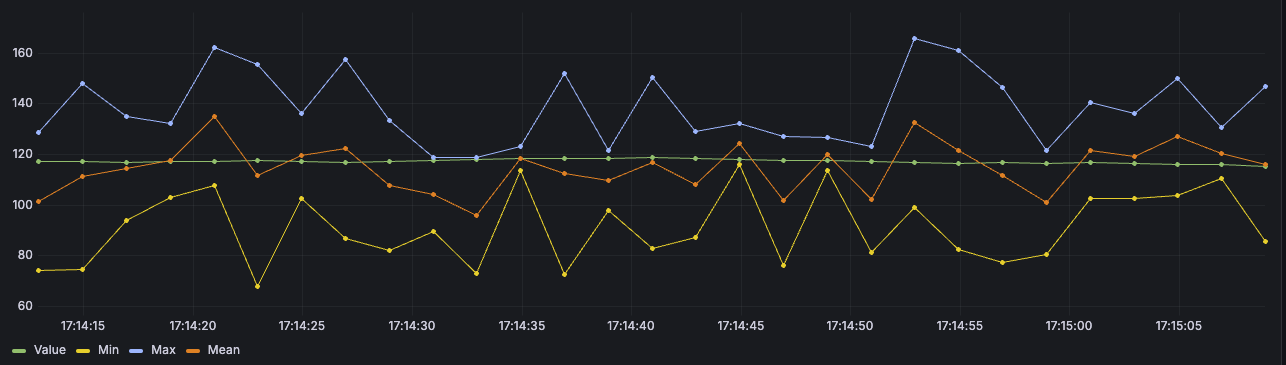

Testez d'ajouter une transformation qui fait la moyenne du min et du max.

Spoiler la solution est là

Ajouter une transformation de type Reduce row et choisir Min / Max avec le mode calcul Mean.

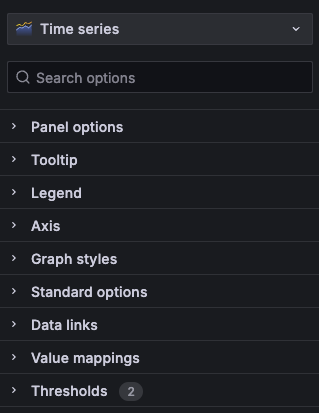

Les options communes à toutes les visualizations

Panel Options

• Le titre
• La description
• Les répétitions (on a un chapitre dédié 😉)

Tooltip

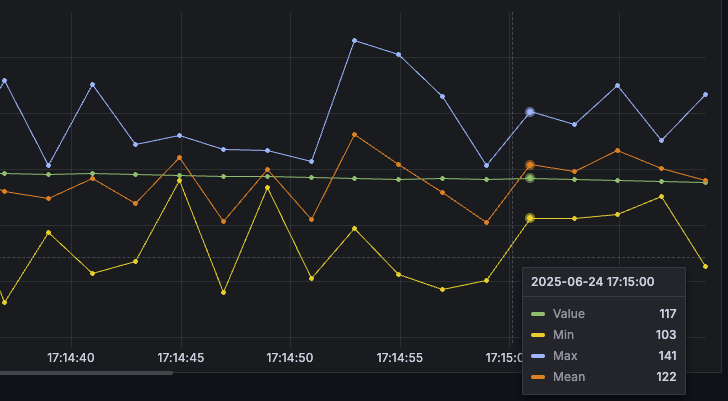

Il est possible d'afficher les infos détaillées en passant la souris sur le graph.

Success

Testez les différents modes pour voir la différence.

Le mode All est pratique car il permet de voir toutes les valeurs des courbes en une seule fois

Legend

Les légendes sont pratiques pour afficher rapidement les extrêmes / moyennes de vos données.

Success

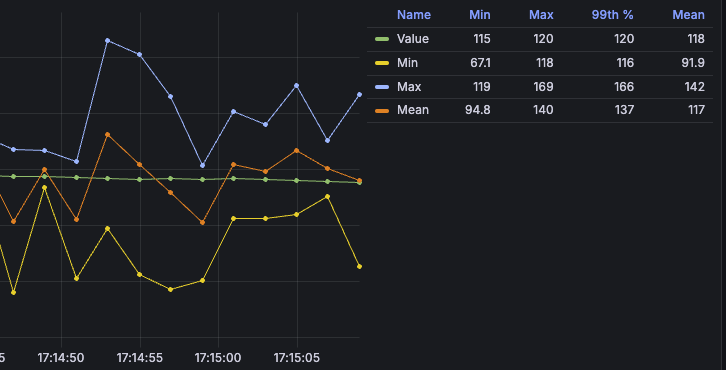

Configurer la légende pour obtenir le résultat suivant :

Axis

Permet de régler les axes du graphique, les unités, les échelles, etc.

Success

Passez votre graph en mode logarithmique par exemple.

Graph Style

Ici, on retrouve les configurations spécifiques à chaque type de visualization.

Standard Options

Permettent de configurer les unités de grandeur.

On peut aussi choisir les couleurs d'affichage en fonction de la valeur des données (100°C en rouge par exemple et 0°C en bleu).

Les Data Links

Ils permettent de faire des liens vers d'autres dashboards / visualizations / URL externes et peuvent utiliser des placeholders pour passer les valeurs courantes.

Les Thresholds

Sans trop de surprise, ils permettent de définir des seuils et de leur associer une couleur particulière. Ils peuvent être définis de manière absolue ou relative (en %) et s'adapter aux valeurs affichées.

(Advanced) Fields Override

Ils permettent de changer tout ou partie de la configuration de la visualization en fonction de la valeur des données.

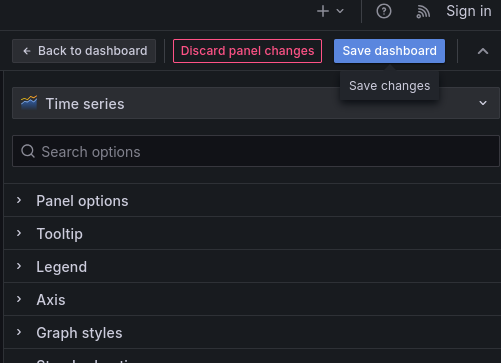

Sauvegarde du dashboard

On va enfin pouvoir sauvegarder notre dashboard.

Ça y est, nous avons notre premier dashboard avec une seule visualization. Nous allons maintenant pouvoir en ajouter d'autres.

🛫 Prochaine étape : Configurer une sources de données SQL ➡️
